Трансформаторы тока — ключевые элементы в системах электроснабжения, обеспечивающие точное измерение тока и защиту оборудования. Особенно важную роль они играют на подстанциях, где работают с высокими токами и напряжениями. Правильный выбор трансформатора тока – ключевой фактор безопасности и надежной работы подстанции.
Назначение и роль трансформаторов тока
Трансформаторы тока для подстанций преобразуют большие токи первичной цепи в пропорциональные, но значительно меньшие значения, которые удобны для измерения и дальнейшей обработки. Они позволяют:
- защищать оборудование от перегрузок и коротких замыканий;
- производить точный коммерческий и технический учет электроэнергии;
- контролировать параметры работы сетей высокого напряжения.
Наиболее распространенное применение – в составе релейной защиты и автоматики, а также в системах АСКУЭ.
Классификация трансформаторов тока
Существует несколько критериев классификации трансформаторов тока.
1. По назначению:
- измерительные – отвечают за точность контроля параметров тока;
- защитные – обеспечивают стабильную работу релейной защиты, даже в условиях значительных перегрузок.
2. По исполнению:
- напольные и шинные;
- проходные (встраиваются в трансформатор или выключатель);
- накладные (надеваются на токоведущую шину или кабель).
3. По числу фаз:
- однофазные – используются в однофазных цепях;
- трехфазные – применяются в трехфазных сетях, чаще всего в комплектных распределительных устройствах.
Особое внимание заслуживают трансформаторы тока защитные, которые работают в сложных условиях при аварийных токах. Они должны сохранять точность при многократных перегрузках и быть устойчивыми к насыщению магнитопровода. Их применяют в цепях релейной защиты, где ошибка измерения может привести к ложному срабатыванию или, наоборот, к несрабатыванию защиты в критической ситуации.
Основные характеристики при выборе
Выбирая трансформатор тока для подстанций, учитывают несколько ключевых параметров:
- номинальный первичный и вторичный ток – чаще всего вторичный ток составляет 5 А или 1 А, а первичный зависит от параметров сети;
- класс точности – зависит от области применения (0.2-0.5 для измерительных, 5P или 10P – для защитных);
- номинальная нагрузка (В·А) – указывается в вольт-амперах и должна соответствовать подключаемой аппаратуре;
- тепловая и динамическая стойкость – определяет допустимые перегрузки по току;
- конструктивное исполнение – важно для размещения трансформатора в шкафах КРУ, на открытом воздухе или в маслонаполненном оборудовании.
Также стоит обратить внимание на климатическое исполнение и уровень изоляции – от этих параметров зависит надежность работы в различных условиях.
Как выбрать трансформатор тока для подстанции
Выбор зависит от конкретной схемы сети и решаемых задач. Например:
- для учета энергии устанавливаются измерительные трансформаторы с высоким классом точности (0.2S, 0.5S);
- для защиты оборудования от аварийных режимов – трансформаторы с классами точности 5P10, 10P20 и высокой насыщаемостью;
- при работе в условиях ограниченного пространства предпочтение отдают компактным проходным или накладным моделям.
Также важно учитывать стандарты, по которым изготовлено оборудование (ГОСТ, МЭК), и наличие соответствующих сертификатов. Надежный поставщик всегда предоставляет техническую документацию и помогает с подбором модели под конкретные параметры подстанции. В этом вопросе вам будет полезен наш трансформаторы тока каталог, где указаны все доступные модели, их характеристики и области применения.
Примеры применения
Рассмотрим несколько типовых решений:

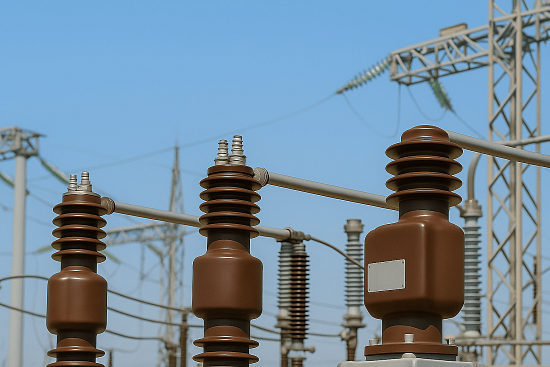

- на распределительных подстанциях 110/10 кВ используются мощные трансформаторы тока с наружной установкой, рассчитанные на первичный ток до 2000-3000 А;
- в КРУ среднего напряжения (6-10 кВ) применяются компактные сухие трансформаторы тока с изоляцией из эпоксидной смолы;
- для временных подключений или модернизации старого оборудования удобны накладные модели с разъемной сердцевиной.
Каждый случай требует индивидуального подхода. Важно не только правильно подобрать модель, но и грамотно установить ее в схему – соблюдение фазности, полярности и заземления критически важно для корректной работы трансформатора и всей подстанции.
