Щиты распределительные: виды, назначение и отличия

Распределительные щиты – это ключевые элементы любой электрической системы. Именно они отвечают за безопасное и структурированное распределение электроэнергии между конечными потребителями. Такие щиты можно встретить в жилых домах, офисных зданиях, на промышленных предприятиях, в торговых центрах и на других электрифицированных объектах.

Понимание различий между типами щитов, их конструктивными особенностями и вариантами установки необходимо как проектировщикам, так и инженерам-электрикам, особенно на этапе выбора оборудования под конкретные задачи.

Назначение распределительных щитов

Основная функция распределительного щита – прием и распределение электрической энергии внутри объекта. Помимо этого, он выполняет следующие задачи:

защита сети и оборудования от коротких замыканий и перегрузок;
организация подключения потребителей (розеток, освещения, систем вентиляции и т. д.);
контроль электропитания с помощью модульных устройств (автоматических выключателей, УЗО, реле контроля напряжения и проч.);
возможность локализации аварий – отключение отдельных линий или групп потребителей без нарушения работы всей системы.

Современные распределительные щиты монтируются с учетом требований пожарной безопасности, эргономики и легкости доступа для обслуживания.

Основные виды распределительных щитов

Существует несколько классификаций распределительных щитов: по месту установки, по способу монтажа, по типу исполнения. Рассмотрим основные типы.

1. ВРУ (вводно-распределительные устройства)

Используются на вводе электропитания в здание. Содержат вводной автомат, счетчик и устройства защиты. Применяются в жилых домах, административных зданиях и на производственных объектах.

2. ЩР (щиты распределительные)

Устанавливаются внутри здания и предназначены для распределения электроэнергии по помещениям или зонам. ЩР, как правило, включают несколько автоматов, защитные устройства и шины.

3. ЩО (щиты освещения)

Используются для подключения и управления осветительными группами. Это оптимальное решение для офисов, школ, больниц, торговых залов и других объектов с разветвленной системой освещения.

4. ЩУ (учетные щиты)

Предназначены для учета электроэнергии. Могут устанавливаться как внутри помещений, так и на улице в защищенном корпусе. Включают в себя счетчики, трансформаторы тока, автоматы.

5. ЩА (щиты автоматики)

Предназначены для управления инженерными системами: вентиляцией, насосами, отоплением, охранной и пожарной сигнализацией. Часто используются в системах «умного дома» и автоматизации производства.

Различия по способу монтажа:

Навесные щиты – монтируются на поверхность стены. Идеальны для технических помещений, гаражей, производств. Конструкция более простая, а установка – максимально быстрая;
Встраиваемые щиты – врезаются в стену. Применяются в жилых и офисных интерьерах, где важна эстетика. Требуют штробления и более сложного монтажа, зато более компактны;

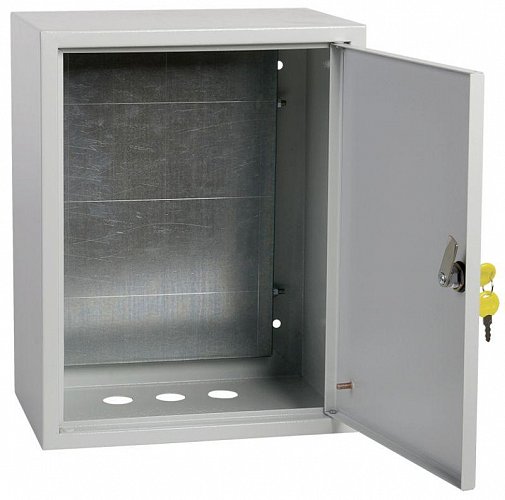

Оба варианта могут быть выполнены в металлическом или пластиковом корпусе. При этом металлические корпуса чаще применяются в промышленных и административных объектах из-за их надежности и устойчивости к механическим повреждениям. Если необходимо купить металлический шкаф для размещения оборудования, то важно учитывать степень защиты IP, количество модулей, глубину и наличие DIN-реек.

Материалы и исполнение корпусов

Корпус щита – важный элемент, отвечающий за безопасность и долговечность эксплуатации оборудования. На рынке представлены два основных типа:

металлические щиты – отличаются прочностью, огнестойкостью, устойчивостью к ударам и УФ-излучению. Применяются как внутри помещений, так и на улице (в исполнении IP65 и выше);
пластиковые корпуса – легче и дешевле, но менее надежны при повышенных нагрузках или температуре. Предпочтительны для бытового применения с умеренными условиями эксплуатации.

Выбирая решение для серьезных условий, чаще всего рассматривают именно металлические шкафы для размещения распределительного оборудования. Выпуская металлические шкафы, производитель в любом ценовом сегменте обеспечивает соответствие своей продукции нормативам ГОСТ и ТУ, а также получает все необходимые сертификаты.

Как выбрать распределительный щит под задачу

Перед покупкой следует ответить на несколько ключевых вопросов:

Сколько потребителей будет подключено? Это определит количество модулей, автоматов и размер щита.
Где планируется монтаж? Условия установки влияют на выбор исполнения – уличное, внутреннее, антивандальное и т. д.
Какая степень пыле- и влагозащиты требуется? Для запыленных или влажных помещений подбирают корпуса с высоким IP.
Нужны ли функции учета или автоматизации? Тогда предпочтение отдается комбинированным щитам с возможностью размещения счетчиков и управляющих устройств.

Также стоит заранее оценить запас по модулям – к примеру, если сегодня нужно подключить 10 автоматов, стоит выбрать щит минимум на 14-18 модулей, чтобы иметь возможность добавлять линии в будущем.

Оформляя заказ в интернет-магазине, удобно металлические шкафы купить цена которых указана на сайте сразу с характеристиками: габаритами, степенью защиты, числом модулей и дополнительными опциями (DIN-рейки, перфорация, кабельные вводы и т. д.).

Заключение

Распределительные щиты – это сердце электрической инфраструктуры объекта. Их грамотный выбор и установка обеспечивают безопасность, стабильность и надежную работу всей системы. Металлические корпуса щитов остаются лучшим решением для большинства задач бытового и промышленного спектра – остается только подобрать распределительные устройства с соответствующими характеристиками.
